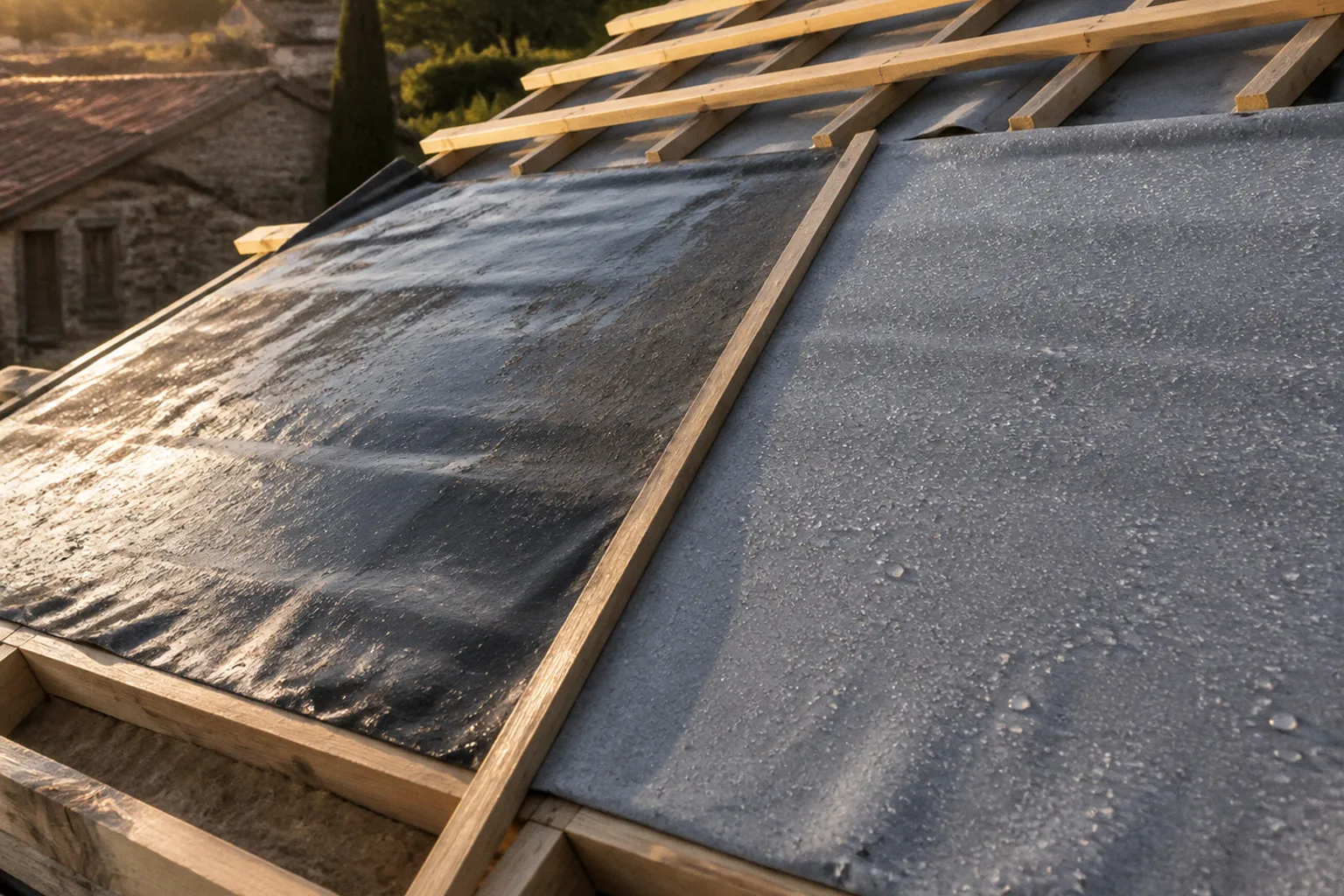

Écrans sous-toiture HPV et classiques au banc d'essai
Un écran sous-toiture mal choisi peut vous faire perdre de l’épaisseur d’isolant, imposer une lame d’air supplémentaire et compliquer toute la mise en œuvre de la couverture.
Écrans sous-toiture HPV et classiques au banc d’essai
La différence ne se joue pas sur une appellation commerciale: elle se lit dans une valeur technique, le coefficient Sd.
Pour trancher entre un écran sous-toiture HPV et non HPV, on doit donc commencer par la perméabilité à la vapeur, puis vérifier la pose prévue, la ventilation, la résistance mécanique et les prescriptions du chantier. Le reste relève du discours fabricant. La règle est stricte: un écran HPV facilite la composition de la toiture, mais il ne supprime pas les obligations de ventilation ni les exigences du DTU.
Comprendre la perméabilité à la vapeur: le rôle du coefficient Sd
Un écran sous-toiture se place sous les éléments de couverture, au-dessus de la charpente et de l’isolant. Il protège provisoirement le complexe contre les infiltrations accidentelles, la neige poudreuse et les pénétrations liées au vent. Il ne remplace ni les tuiles, ni les ardoises, ni une étanchéité définitive.
Son comportement vis-à-vis de la vapeur d’eau est caractérisé par la valeur Sd, exprimée en mètres. Cette valeur correspond à l’épaisseur d’une couche d’air qui offrirait la même résistance à la diffusion de vapeur que le matériau concerné. Plus le Sd est faible, plus la vapeur traverse facilement l’écran.
C’est le point de départ du comparatif.
- Un écran HPV, ou hautement perméable à la vapeur, présente une valeur Sd inférieure ou égale à 0,09 m selon les repères techniques du CSTB.
- Dans le classement EST de la norme NF EN 13859-1, un écran de classe Sd1 possède une valeur Sd inférieure ou égale à 0,10 m.
- Un produit classé Sd2 se situe au-dessus de 0,10 m et jusqu’à 0,18 m. Il correspond à un écran pare-pluie, avec une perméabilité intermédiaire.
- Un produit Sd3, dont le Sd est supérieur à 0,18 m, est considéré comme non respirant au regard de cette classification.
Les seuils de présentation peuvent légèrement varier selon les documents techniques et la manière dont les fabricants expriment la perméance. Sur le chantier, ne vous contentez pas du mot respirant imprimé sur l’emballage. Demandez la fiche technique et regardez la valeur Sd.
Le terme HPV ne décrit pas une qualité générale de toiture. Il décrit une capacité précise: laisser migrer la vapeur d’eau vers l’extérieur.
Cette distinction est essentielle parce que la vapeur produite dans le bâtiment migre vers les parois et la toiture. Si elle rencontre une couche trop résistante sans dispositif adapté, elle peut condenser dans ou sous l’isolant. On crée alors un risque d’humidification du complexe, de baisse des performances thermiques et de dégradation progressive des bois.
Cela ne signifie pas qu’un écran classique provoque automatiquement un sinistre. Cela signifie qu’il exige une composition de toiture compatible, avec une lame d’air ventilée en sous-face et une mise en œuvre rigoureuse. Le problème vient moins du produit pris isolément que de l’association entre écran, isolant, pare-vapeur, charpente et couverture.
HPV, pare-pluie et écran classique: ne mélangez pas les catégories
Le vocabulaire du négoce prête souvent à confusion. Un écran sous-toiture peut être présenté comme respirant, perméable ou HPV, mais ces mots ne suffisent pas à déterminer sa classe technique.
Le classement EST permet de remettre les choses dans l’ordre:
| Paramètre | Écran HPV | Écran de perméabilité intermédiaire | Écran non HPV |
|---|---|---|---|
| Classe indicative | Sd1 | Sd2 | Sd3 |
| Valeur Sd | ≤ 0,10 m, généralement ≤ 0,09 m pour un HPV | > 0,10 m et ≤ 0,18 m | > 0,18 m |
| Pose directe contre l’isolant | Possible si le système le prévoit | À vérifier selon la composition | Non, lame d’air ventilée obligatoire |
| Lame d’air au-dessus de l’écran | Obligatoire | Obligatoire | Obligatoire |
| Gain d’espace sous toiture | Oui, dans une configuration compatible | Non garanti | Non |
| Point de vigilance principal | Compatibilité globale du système | Prescription fabricant et calcul de composition | Ventilation sous écran et épaisseur disponible |
Cette table ne remplace pas le document technique du produit. Elle permet de comprendre la logique. La question n’est pas simplement de savoir quel écran est le plus perméable. Il faut savoir comment il sera intégré dans la toiture.
La révolution HPV: pose directe et gain d’épaisseur d’isolation
L’intérêt principal d’un écran HPV est la possibilité de le poser directement au contact de l’isolant thermique, sans lame d’air ventilée en sous-face, lorsque la composition de toiture et les prescriptions de mise en œuvre l’autorisent.
Avec un écran classique non HPV, il faut maintenir une lame d’air ventilée d’au moins 2 cm entre l’écran et l’isolant. Cette réservation est obligatoire pour éviter que la vapeur ne reste bloquée contre une membrane peu perméable. Elle prend de la place entre les chevrons ou sous la couverture.
Deux conséquences sont immédiates:
1. soit vous perdez environ 2 cm d’épaisseur d’isolant;
2. soit vous réduisez la hauteur disponible sous toiture et donc l’espace habitable.
Dans une rénovation de combles, ces 2 cm ne sont pas un détail. La charpente impose souvent une hauteur limitée. Chaque centimètre compte pour placer l’isolant, conserver une finition correcte et éviter de comprimer les matériaux. Une lame d’air mal dimensionnée peut aussi créer un conflit avec les suspentes, les fourrures et le parement intérieur.
Avec un écran HPV, on peut utiliser toute la profondeur disponible entre chevrons, à condition que le produit soit prévu pour cette pose et que le reste du complexe soit cohérent. Le gain ne vient donc pas d’une meilleure isolation intrinsèque de l’écran. Il vient de la place libérée pour l’isolant.
Ce que la pose directe ne permet pas
La pose au contact de l’isolant ne signifie pas que l’écran peut être plaqué n’importe comment. Il faut respecter plusieurs conditions de chantier.
L’isolant doit être posé sans vide parasite, sans déformation excessive et sans perforations inutiles. Les raccords de l’écran doivent être traités conformément aux prescriptions du fabricant. Les points singuliers — rives, faîtage, pénétrations, fenêtres de toit, conduits — doivent être traités avec les accessoires compatibles.
Surtout, la pose directe sous l’isolant ne dispense pas de la lame d’air située au-dessus de l’écran, sous les éléments de couverture. Cette lame d’air est créée par le contre-lattage. Elle reste nécessaire pour ventiler la sous-face de la couverture et évacuer l’humidité.
La confusion est fréquente: certains pensent que HPV signifie toiture sans lame d’air. C’est faux. L’écran HPV peut se passer d’une lame d’air en sous-face, entre lui et l’isolant. Il ne supprime pas la lame d’air supérieure, entre lui et les tuiles ou les ardoises.
Un écran HPV économise une lame d’air sous l’isolant. Il ne supprime jamais la ventilation sous couverture.
L’écran HPV est-il toujours le meilleur choix?
Dans une construction neuve ou une rénovation lourde, l’écran HPV offre généralement la composition la plus souple. Il permet de préserver l’épaisseur d’isolation et limite les contraintes liées à la ventilation sous l’écran.
Mais il ne faut pas transformer cet avantage en règle universelle. Une toiture doit être examinée dans son ensemble. La pente, le type de couverture, l’entraxe des chevrons, la présence d’un pare-vapeur côté intérieur, la nature de l’isolant et les détails de raccordement conditionnent le résultat.
En réfection, le CPT 3560-v2 fait partie des prescriptions techniques à prendre en compte pour les travaux d’isolation des combles. Le produit choisi doit être compatible avec la méthode retenue et avec les documents techniques applicables. Si la charpente est ancienne, ne décidez pas uniquement à partir de la fiche d’un écran. Il faut d’abord vérifier l’état des bois, la ventilation existante et la possibilité réelle de traiter les raccords.
Contraintes de mise en œuvre: la lame d’air sous couverture reste obligatoire
Une fois l’écran déroulé sur la charpente, le chantier n’est pas terminé. La couverture doit être ventilée au-dessus de l’écran. Cette ventilation est réalisée par un contre-lattage d’une section minimale de 36 × 20 mm, qui crée une lame d’air d’au moins 20 mm sous les tuiles ou les ardoises.
Cette obligation concerne les écrans HPV comme les écrans classiques. La perméabilité à la vapeur ne remplace pas la ventilation de la couverture.
Le contre-lattage a plusieurs fonctions:
- il ménage le passage continu de l’air sous les éléments de couverture;
- il maintient les liteaux à la bonne position;
- il éloigne la couverture de l’écran;
- il contribue à évacuer l’humidité et les condensations éventuelles;
- il limite les risques liés à une sous-face de couverture insuffisamment ventilée.
Le détail de la ventilation dépend ensuite de la configuration de la toiture: égout, faîtage, rives, noues, pénétrations et éventuels dispositifs de ventilation. Ne traitez pas le contre-lattage comme une simple cale destinée à fixer les liteaux. Sa section et sa continuité participent au fonctionnement du toit.
Recouvrement des lés: la pente commande
Les lés d’écran doivent être posés avec des recouvrements adaptés à la pente. Les repères techniques indiquent notamment:
- 10 cm de recouvrement pour les pentes supérieures à 30 %;
- 20 cm pour les pentes inférieures ou égales à 30 %.
Une pente faible augmente la durée de cheminement de l’eau sur l’écran et donc les exigences sur les recouvrements. Le recouvrement ne doit pas être improvisé en fonction de la longueur disponible sur le rouleau.
Il faut également respecter le sens de pose, la position des recouvrements et les indications de fixation. Une agrafe mal placée, un lé détendu ou une jonction non traitée devient un point faible. L’écran doit guider l’eau vers l’extérieur et non créer une poche ou une retenue derrière un obstacle.
Sur une toiture comportant des fenêtres de toit, des sorties de ventilation ou des conduits, les raccords demandent une attention particulière. Il faut assurer la continuité de la protection autour de chaque pénétration, sans réduire la ventilation sous couverture et sans envoyer l’eau vers l’intérieur du complexe.
L’écran sous-toiture ne doit pas rester exposé
Un écran sous-toiture assure une mise hors d’eau provisoire. Il ne constitue pas une couverture définitive. Selon les prescriptions liées au NF DTU 40.29 et aux recommandations professionnelles, cette protection provisoire est limitée à 8 jours.
Ce délai est une limite de chantier, pas une durée de stockage à l’air libre. Les UV, le vent, les variations de température et les agressions mécaniques peuvent dégrader la membrane. Une toiture laissée ouverte plusieurs semaines avec le seul écran apparent n’est pas conforme à une exécution normale.
Planifiez les approvisionnements et l’enchaînement des équipes. On pose l’écran, le contre-lattage et la couverture dans un délai maîtrisé. Si le chantier est interrompu, protégez réellement l’ouvrage. Ne demandez pas à l’écran de faire le travail des tuiles.
Résistance mécanique et entraxe: choisir selon la structure de charpente
La perméabilité n’est qu’une moitié du choix. L’écran doit aussi résister aux efforts de pose et aux sollicitations de la charpente. Une membrane trop faible peut se déchirer autour des fixations, sous l’effet du vent ou lors du passage des compagnons.
Deux caractéristiques sont à regarder:
- la résistance à la déchirure au clou;
- la résistance à la traction.
Elles déterminent notamment l’entraxe maximal admissible entre les éléments de charpente. Les classes de résistance donnent les repères suivants:
| Classe de résistance | Entraxe maximal indiqué | Configuration à privilégier |
|---|---|---|
| TR1 | 45 cm | Charpente avec appuis rapprochés |
| TR2 | 60 cm | Entraxe courant selon la structure |
| TR3 | 90 cm | Charpente avec entraxe important, si le système l’autorise |
Il faut confronter cette classe à la charpente réelle. Un écran TR3 n’est pas automatiquement nécessaire sur tous les projets. À l’inverse, un écran TR1 ne convient pas si l’entraxe dépasse sa limite admissible.
Relevez l’entraxe entre chevrons ou fermettes avant la commande. Vérifiez aussi le mode de fixation: clouage, agrafage, tension, maintien par contre-lattes. La résistance annoncée ne vaut que dans les conditions prévues par le fabricant.
Le cas des charpentes anciennes
En rénovation, le support n’est pas toujours régulier. Les chevrons peuvent présenter des flèches, des écartements variables, des arêtes dégradées ou des traces d’humidité. Un écran très performant sur le papier ne corrigera pas une charpente mal préparée.
Avant la pose, on traite les causes évidentes de désordre:
1. vérifier l’état des bois et l’absence d’attaque active;
2. contrôler la planéité et la continuité des appuis;
3. mesurer les entraxes réels, et non ceux supposés d’après un plan ancien;
4. repérer les zones où les fixations risquent de tomber dans le vide;
5. organiser les raccords autour des ouvrages existants.
Si le support est trop irrégulier, il faut corriger la structure avant de fermer la toiture. Une membrane souple suit les défauts du support; elle ne les élimine pas.
HPV ne veut pas dire plus solide
Les performances de perméabilité et les performances mécaniques sont indépendantes. Un écran peut être très perméable à la vapeur et présenter une résistance mécanique adaptée à un entraxe modéré. Un autre peut être plus robuste, mais ne pas offrir la même perméabilité.
Le choix doit donc croiser les deux données:
- Sd pour la gestion de la vapeur;
- classe TR pour la résistance et l’entraxe de la charpente.
Ajoutez à cela la résistance à l’eau, la compatibilité avec la couverture, les conditions de fixation et les prescriptions du système. Un comparatif sérieux ne peut pas classer les écrans uniquement du plus respirant au moins respirant.
Étapes chronologiques pour choisir et poser le bon écran
Le bon produit se sélectionne avant l’ouverture du rouleau. Voici l’ordre de travail à suivre.
1. Identifier la configuration de toiture
Commencez par déterminer la nature de la couverture: tuiles, ardoises ou autre élément couvert par les prescriptions applicables. Relevez la pente, le type de charpente et l’entraxe des supports.
La pente influe sur les recouvrements et sur la gestion de l’eau. L’entraxe influe sur la classe de résistance mécanique. La nature de la couverture influe sur les détails de ventilation et de fixation.
2. Déterminer la place disponible pour l’isolant
Mesurez la profondeur entre chevrons. Si chaque centimètre est nécessaire, un écran HPV peut permettre une pose au contact de l’isolant et éviter de réserver 2 cm en sous-face.
Mais cette décision doit être prise avec la composition complète du toit. On ne choisit pas un HPV uniquement pour gagner de la place. Il faut vérifier que l’isolant, le pare-vapeur et les finitions intérieures forment un ensemble cohérent.
3. Lire la fiche technique, pas seulement l’étiquette
Relevez au minimum:
- la valeur Sd;
- la classe EST;
- la classe de résistance TR;
- l’entraxe maximal admissible;
- les conditions de pose au contact de l’isolant;
- les recouvrements prescrits;
- les accessoires de raccordement;
- la durée maximale d’exposition aux intempéries et aux UV.
Si une donnée manque, demandez-la avant l’achat. Pour une toiture, l’absence d’information technique n’est pas un argument en faveur du produit.
4. Vérifier la ventilation supérieure
Prévoyez le contre-lattage avec une section minimale de 36 × 20 mm et une lame d’air d’au moins 20 mm sous la couverture. Contrôlez la continuité de la ventilation depuis l’égout jusqu’au faîtage, avec les dispositions adaptées aux points singuliers.
Cette étape concerne aussi les écrans HPV. Le produit ne dispense pas du traitement de la lame d’air supérieure.
5. Poser sans créer de faiblesse
Déroulez les lés dans le sens prévu, respectez les recouvrements et évitez les plis qui peuvent retenir l’eau. Fixez selon les prescriptions, puis posez rapidement le contre-lattage et la couverture.
Les raccords autour des pénétrations doivent être traités au fur et à mesure. Ne laissez pas ces détails pour la fin: une fois les liteaux et les éléments de couverture en place, l’accès devient plus difficile et les reprises plus risquées.
6. Fermer le chantier dans le délai prévu
L’écran peut contribuer à la mise hors d’eau provisoire, mais cette phase ne doit pas dépasser 8 jours selon les repères du NF DTU 40.29 et les prescriptions associées. Le planning doit intégrer ce délai dès la préparation.
Un chantier mal séquencé transforme un bon écran en matériau exposé inutilement. La qualité du produit ne compense pas une mauvaise organisation.
Écran HPV ou classique: le verdict selon le projet
Pour une construction neuve ou une rénovation complète, l’écran HPV est généralement le choix le plus rationnel lorsque l’objectif est de maximiser l’épaisseur d’isolant et de simplifier la composition sous toiture. Sa faible valeur Sd autorise une pose directe contre l’isolant dans les configurations prévues, sans supprimer la ventilation au-dessus de l’écran.
L’écran classique reste pertinent lorsque la toiture est conçue pour recevoir une lame d’air ventilée en sous-face, que la hauteur disponible n’est pas un problème et que le produit répond aux exigences mécaniques du support. Il peut aussi convenir dans une composition existante que l’on ne peut pas modifier complètement.
Le classement final doit se faire ainsi:
| Situation du chantier | Choix à privilégier | Réserve principale |
|---|---|---|
| Combles aménagés avec hauteur limitée | Écran HPV | Vérifier la pose au contact de l’isolant et la composition hygrothermique |
| Toiture neuve avec isolation entre chevrons | Écran HPV souvent avantageux | Maintenir la lame d’air sous couverture |
| Charpente avec lame d’air déjà prévue | HPV ou classique selon le système | Respecter la ventilation et les recouvrements |
| Rénovation avec support irrégulier | Produit adapté à la charpente et à l’entraxe | Contrôler les bois et les points de fixation |
| Entraxe important entre chevrons | Classe TR adaptée, souvent TR2 ou TR3 selon le cas | Ne jamais dépasser l’entraxe maximal indiqué |
| Chantier exposé à une interruption | Aucun écran laissé seul durablement | Limite de mise hors d’eau provisoire: 8 jours |
Ne choisissez donc pas au seul prix du rouleau. Le coût réel inclut la préparation du support, les accessoires, le temps de pose, la création éventuelle d’une lame d’air et les reprises en cas de condensation ou d’infiltration. La différence de coût de main-d’œuvre entre HPV et non HPV varie selon la configuration du chantier; elle ne peut pas être résumée par un tarif national unique.
La bonne question n’est pas: quel écran sous-toiture est le plus respirant? La bonne question est: quel écran correspond à la structure, à l’isolant, à la couverture et au mode de ventilation de cette toiture?
Ce qu’il faut retenir avant la commande
Un écran sous-toiture HPV se reconnaît d’abord à sa valeur Sd, pas à une promesse marketing. Pour un HPV, recherchez une valeur Sd inférieure ou égale à 0,09 m, ou une classification Sd1 compatible avec la fiche technique.
Un écran non HPV impose une lame d’air ventilée d’au moins 2 cm entre l’écran et l’isolant. Cette contrainte consomme de l’espace et peut réduire l’épaisseur d’isolation disponible. Un écran HPV peut être posé directement au contact de l’isolant si le système le permet.
Dans tous les cas, la lame d’air au-dessus de l’écran reste obligatoire sous la couverture. Le contre-lattage doit assurer une épaisseur minimale de 20 mm, avec une section minimale indiquée de 36 × 20 mm.
Enfin, vérifiez la classe de résistance mécanique. TR1 correspond à un entraxe maximal de 45 cm, TR2 à 60 cm et TR3 jusqu’à 90 cm. La membrane doit être choisie en fonction de la charpente réelle, pas de la charpente supposée.
Le verdict est clair: pour une toiture isolée où chaque centimètre compte, l’écran HPV est le choix le plus performant et le plus souple. Mais il ne pardonne pas l’improvisation. Respectez le Sd, l’entraxe, les recouvrements, le contre-lattage et le délai de couverture. La règle de chantier reste la même: on choisit le système complet, puis on pose chaque élément dans l’ordre prévu.
